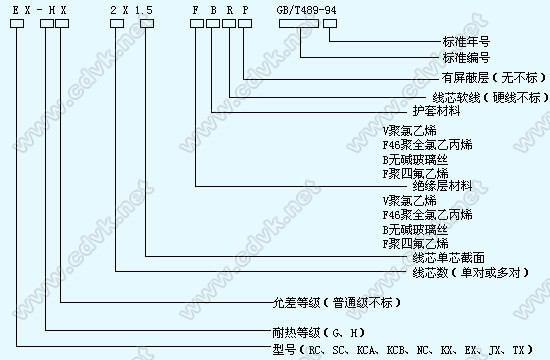

型號表示

























主要技術指標：
    補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
    其中：a)型號第一個字母與熱電偶的分度號相對應；
          b)字母“X”表示延伸型補償導線(型別)；
          c)字母“C”表示補償型補償導線(型別)。
    注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度

     絕緣層及護層               使用溫度

  材料           符號

聚氟乙烯           PVC         -25～70℃

                               -25～105℃

聚全氟乙丙烯       FEP         -60～205℃

可溶性聚四氟乙烯   PEA         -60～260℃

產品標號（標記）	補償導線合金絲和絕緣層顏色
配用熱電 偶分度號 一般用（G） 產品標號 耐熱用（H） 產品標號 普通級 精密級（S） 普通級 精密級（S） S SC-G SC-GS SC-H -- N NC-G NC-GS NC-H NC-HS K NC-G NC-GS NC-H -- KC2-G KG2-GS KC2-H KC2-HS KX-G KX-GS KX-H KX-HS E EX-G EX-GS EX-H EX-HS J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS	補償號 線型號 配用熱電 偶的分度號 補償導線合金線 絕緣層 著色 正極 負極 正極 負極 SC S(鉑鉻10—鉑) SPC(銅) SNC(銅鎳) 紅 綠 NC N(鎳鉻硅—鎳硅) NPC(鐵) NNC(銅鎳) 紅 黃 KC K(銅—康銅) KPC(銅) KNC(銅鎳) 紅 藍 KX K(鎳鉻—鎳硅) KPX(鎳鉻) KNX(銅鎳) 紅 黑 EX E(鎳鉻—銅鎳) EPX(鎳鉻) ENX(銅鎳) 紅 棕 JX J(鐵—銅鎳) JPX(鐵) JNX(銅鎳) 紅 紫 TX T(銅—銅鎳) TPX(銅) TNX(銅鎳) 紅 白

補償導線的熱電勢、允差

	熱電勢及允差（μV）						熱電偶測試 端溫度(℃)
	100 ℃			100 ℃
	熱電勢 (標準值)	允 差		熱電勢 (標準值)	允 差
		普通級	精密級(S)		普通級	精密級(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	--	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	--	--	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：

使用分類	標稱截面(mm2)	單股線芯		多股軟線芯(R)		絕緣層厚度	護層厚度	外徑上限
		線芯股數(根)	單線直徑	線芯股數(根)	單線直徑			扁平型		屏蔽扁平型
								單股線芯	多股線芯	單股線芯	多股線芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐熱用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

訂交貨說明：
    1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
    2、本公司生產熱電偶用補償電纜，供多點測溫使用。
    3，用戶如有特殊需求，可在訂貨合同中注明。
